Wiegen in explosionsgefährdeten Zonen

Hier finden Sie eine Auswahl unserer Lösungen für das Wiegen in explosionsgefährdeten Zonen. Kontaktieren Sie uns bitte - wir helfen gerne weiter.

Terminal Zone 1,2,21,22


















Terminal Zone 2,22











Kranwaage ATEX


















Wiegehubwagen ATEX















Systec IT8000Ex

Die Wägeterminals IT3000Ex und IT8000Ex sind nach ATEX-Richtlinien zugelassen zum Einsatz in den explosionsgefährdeten ATEX Zonen 1, 2, 21 und 22. Die robuste eichfähige Wägeelektronik im Edelstahlgehäuse nach Schutzart IP65 hat sich in rauen Industrie-Umgebungen bewährt, wie z. B. in Chemie-, Pharma- und Lebensmittelbetrieben.

IT8000Ex Waagenanzeige für:
• Eichfähige Boden- oder Tischwaagen
• Eichfähige Fahrzeugwaagen
• Abfüllsysteme: Steuerung für Flüssigkeits-Abfüllungen in Fässer, Kanister etc.
• Absackwaagen: Abfüllsteuerung für Sack-Befüllungen
• BigBag-Befüllungen: Abfüllsteuerung; optional mit Feldbus-Schnittstelle
• Mehrkomponenten-Dosiersysteme
• Annahmewaagen und Verladewaagen
• Betrieb als NSW oder SWA

Ihr Nutzen

  • Hoher Bedienkomfort: einfache Nutzerführung in verschiedenen Sprachen, gut lesbare LCD-Anzeige, leichtgängige Tastatur
  • Robust: Edelstahlgehäuse in Schutzart IP65
  • Vielseitig einsetzbar im Ex-Bereich: IT3000Ex und IT8000Ex sind geeignet für den Einsatz in den Ex-Zonen 1, 2, 21 und 22 (ATEX)
  • Verschiedene Bauformen: Wand-/Tischversion oder Schaltschrank-Einbauversion
  • Feldbus-Schnittstellen: Via Extension-Box kann an Profinet, Profibus DP, Ethernet/IP oder Modbus/TCP angebunden werden
  • Einfach integrierbar in PC-Netzwerke: über verschiedene Standard-Software-Module
  • Eichfähiger Einsatz als nichtselbsttätige oder selbsttätige Waage
  • Kundenspezifisch anpassbar: IT8000Ex kann mit RTG WIN frei programmiert werden

Wägeelektronik

  • Anschluss einer Waage mit max. 4 Wägezellen mit 350 Ohm oder z.B. 8 Wägezellen mit 1.000 Ohm
  • Die eichfähige Auflösung beträgt 6.000 d bei max. 80 % Vorlast
  • Einsatz als Mehrbereichs-Waage (z.B. 3 x 3.000 d) oder als Mehrteilungs-Waage möglich
  • Interne eichfähige Speicherung von bis zu 450.000 Wägungen


Systec IT3000Ex

Die Wägeterminals IT3000Ex und IT8000Ex sind nach ATEX-Richtlinien zugelassen zum Einsatz in den explosionsgefährdeten ATEX Zonen 1, 2, 21 und 22. Die robuste eichfähige Wägeelektronik im Edelstahlgehäuse nach Schutzart IP65 hat sich in rauen Industrie-Umgebungen bewährt, wie z. B. in Chemie-, Pharma- und Lebensmittelbetrieben.

IT3000Ex Waagenanzeige für:
  • Eichfähige Waagen im Ex-Bereich
  • Eichfähige Abfüllungen im Ex-Bereich (Software-Option FILL)
  • Eichfähige Gasflaschen-Abfüllungen (Software-Option GASFILL)
  • Betrieb mit Feldbus-Kopplung (Software-Option ONLINE OP)
  • Waagen-Integration im Netzwerk (Kabelgebunden oder per WLAN)
  • Mobile Waagen im Ex-Bereich

Ihr Nutzen

  • Hoher Bedienkomfort: einfache Nutzerführung in verschiedenen Sprachen, gut lesbare LCD-Anzeige, leichtgängige Tastatur
  • Robust: Edelstahlgehäuse in Schutzart IP65
  • Vielseitig einsetzbar im Ex-Bereich: IT3000Ex und IT8000Ex sind geeignet für den Einsatz in den Ex-Zonen 1, 2, 21 und 22 (ATEX)
  • Verschiedene Bauformen: Wand-/Tischversion oder Schaltschrank-Einbauversion
  • Feldbus-Schnittstellen: Via Extension-Box kann an Profinet, Profibus DP, Ethernet/IP oder Modbus/TCP angebunden werden
  • Einfach integrierbar in PC-Netzwerke: über verschiedene Standard-Software-Module
  • Eichfähiger Einsatz als nichtselbsttätige oder selbsttätige Waage
  • Kundenspezifisch anpassbar: IT8000Ex kann mit RTG WIN frei programmiert werden

Wägeelektronik

  • Anschluss einer Waage mit z. B. 4 Wägezellen mit 350 Ohm oder z.B. 8 Wägezellen mit 1.000 Ohm
  • Die eichfähige Auflösung beträgt 6.000 d bei max. 80 % Vorlast
  • Einsatz als Mehrbereichs-Waage (z. B. 3 x 3.000 d) oder als Mehrteilungs-Waage möglich


Systec IT8000E Ex 2/22

Ideal für anspruchsvolle Wäge- und Dosieraufgaben
Die eichfähigen IT8000E Wägeterminals sind universell einsetzbar und ideal für raue Industrie-Umgebungen. Das Wägesystem ist als Wand-/Tischgerät oder zum Schaltschrankeinbau verfügbar.
Ein umfangreiches Angebot an Standard-Applikations-Programmen deckt alle typischen Wäge- und Dosieraufgaben der Industrie ab. Kundenspezifische Software-Anpassungen lassen sich mit dem SysTec Programmiertool RTC WIN  ab Werk oder vom Waagenbauer sicher und schnell realisieren.
Das modulare Hardware-Konzept bietet eine Vielzahl von Konfigurations-Möglichkeiten mit digitalen, seriellen, analogen und Feldbus-Schnittstellen.
Darüber hinaus bietet SysTec eine Variante des Wägeterminals für explosionsgefährdete Bereiche (IT8000E Ex2/22) sowie eine Version mit Touchpanel (IT8000ET).

Einsatzgebiete der IT8000E-Wägeterminals:

  • Abfüll- und Dosiersysteme für Feststoffe und Flüssigkeiten
  • Annahme-/Verladewaagen
  • Bandwaagen
  • Kontrollwaagen
  • Stichproben-Kontrollwaagen gemäß Fertigpackungs-Verordnung
  • Fahrzeugwaagen und Radlast-Wägesysteme
  • Mobile Waagen
  • Wareneingangswaagen und Versandwaagen
  • Zählwaagen und Stückzahl-Dosiersysteme


Systec IT6000E Ex 2 /22

Ideal für anspruchsvolle Wäge- und Dosieraufgaben
Mit der IT6000E-Serie bietet SysTec eichfähige Wägeindikatoren, die universell einsetzbar sind. Das robuste Edelstahlgehäuse erlaubt den Einsatz in rauen Industrieumgebungen. Standard-Applikations-Programme für alle typischen Wäge- und Dosieraufgaben der Industrie stehen zur Verfügung. Kundenspezifische Software-Anpassungen lassen sich mit dem SysTec Programmiertool RTC WIN  ab Werk oder vom Waagenhersteller sicher und schnell realisieren.

Das modulare Hardware-Konzept des Wägeindikators bietet eine Vielzahl von Konfigurations-Möglichkeiten mit digitalen, seriellen, analogen und Feldbus-Schnittstellen.
IT6000E ist als Wand-/Tischgerät oder zum Schaltschrankeinbau verfügbar.

Für explosionsgefährdete Bereiche bietet SysTec die Wägeterminal-Variante IT6000E Ex2/22. Zudem gibt es eine Ausführung mit Touchpanel: IT6000ET.

Einsatzgebiete der IT6000E-Wägeterminals:

  • Abfüll- und Dosiersysteme für Feststoffe und Flüssigkeiten
  • Annahme-/Verladewaagen
  • Bandwaagen
  • Kontrollwaagen
  • Stichproben-Kontrollwaagen gemäß Fertigpackungs-Verordnung
  • Fahrzeugwaagen und Radlast-Wägesysteme
  • Mobile Waagen
  • Wareneingangswaagen und Versandwaagen
  • Zählwaagen und Stückzahl-Dosiersysteme

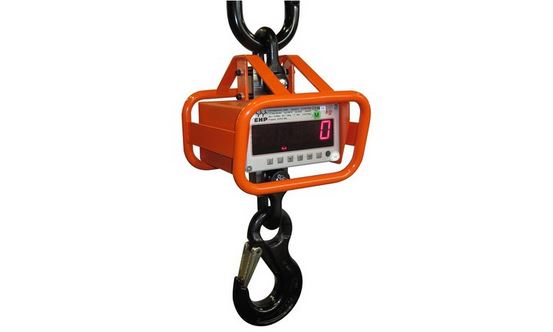

EHP Kranwaage ATEX

Die Spezial-Kranwaage ATEX für den Einsatz im explosionsgeschützten Bereich ist gekennzeichnet durch Ihr hermetisch abgekapseltes Gehäuse.
Die ATEX – Kranwaage erfüllt sämtliche Zulassungen:

  • ATEX Zone 1 II 2G Ex db IIB T6G
  • PTB 06 ATEX 1023 U
  • IECEx PTB 07.0027U

Die robuste Bauweise und das umliegende Edelstahlgehäuse schützen zuverlässig die Messtechnik dieser Industriewaage auch bei harten Arbeitsumgebungen.
Die Bedienung der Kranwaage ist trotz den hohen Sicherheitsanforderungen denkbar einfach: einfach einhängen und wiegen: eine zeitraubende Inbetriebnahme entfällt! Das beleuchtete Digitaldisplay an der Hängewaage ist stets gut ablesbar, auch von größeren Entfernungen.
Sollte die ATEX – Kranwaage einmal nicht genutzt werden, so sorgt der optional verfügbare Abstellwagen für eine einfache und bequeme Lagerung und erleichtert das Handling.
Alle EHP-Kranwaagen haben einen mechanischen Sicherheitsfaktor von 5:1 – dies bedeutet, dass unsere Waagen das Fünffache Ihrer Maximallast tragen ohne dass zugbeanspruchte Baugruppen brechen. Im Vergleich zu nahezu allen Wettbewerbsprodukten sind unsere Kranwaagen aufgrund des hohen Sicherheitsstandards nicht nur zertifiziert zum Wiegen, sondern dürfen auch zum Transportieren von Gütern verwendet werden (Berechnungsgrundlage EN 13155 Absatz 5.1.1. „Sicherheitsanforderungen mechanisch lasttragende Teile”).

Leistungsmerkmale
  • Sehr hohe Genauigkeit von 0,03%
  • Robustes Edelstahlgehäuse
  • 3 Jahre Garantie auf Genauigkeit und Funktion der Wägezelle
  • Schnellstehendes Anzeigeergebnis
  • Abschaltautomatik
  • Integrierter Akku

Einsatzbereiche
  • Chemieindustrie
  • Raumfahrt
  • Raffinerien
  • Ölindustrie
  • Farbindustrie


  • Wägebereich von 500 kg - 50.000 kg
  • Ablesbarkeit kalibriert von 0,1 kg - 10 kg


Ravas ProLine-2100 EXi
Der ProLine-2100 EXi ist ein explosionsgeschützter Wiegehubwagen für hochgenaues Wiegen. ATEX-zertifiziert und standardmäßig mit Gabelschuhen aus Edelstahl ausgestattet. Erleben Sie hervorragende Leistungen in gefährlichen Umgebungen.

  • ATEX-Umgebungen: Der ProLine-2100 EXi eignet sich für industrielle Anwendungen wie das Abfüllen, Mischen und Dosieren in ATEX-Umgebungen.
  • Hervorragende Genauigkeit: Dank der patentierten FlexBolts-Technologie bietet der explosionsgeschützte RAVAS ProLine-2100 EXi eine hervorragende Genauigkeit beim mobilen Wiegen.
  • ATEX-zertifiziert: Der RAVAS ProLine-2100 EXi ist eine explosionsgeschützte Wiegehubwagen, die ATEX-zertifiziert und standardmäßig mit Edelstahlgabelschuhen ausgestattet ist. Dieses Modell bietet 100 effektive Arbeitsstunden.
  • Option Bluetooth: Verfügbar mit Bluetooth für die Datenübertragung zu einem PC oder Drucker außerhalb des Gefahrenbereichs oder zu einem ATEX-PDA innerhalb des Gefahrenbereichs. Die Registrierung von Gewichten ermöglicht die Rückverfolgbarkeit und Qualitätskontrolle.

Technische Daten:

  • Wiegekapazität: 2.000 kg
  • Mehrbereichsanzeige: 0-200 kg: Anzeigeschritt 0,1 kg, 200-400 kg: Anzeigeschritt 0,2 kg, 200-2000 kg: Anzeigegeschritt 0,5 kg
  • Max. Abweichung: 0,1%/0,08%
  • System Zertifizierung: ATEX Zulassung II 2 G Ex ib IIB T4 Gb & ATEX II 2 D Ex ib IIIC T135°C Db
  • Funktionen: Automatische und manuelle Nullkorrektur, Brutto-/Nettowiegung, Automatische Tara über den gesamten Wiegebereich, Taravoreinstellung maximal erster Bereich (200 kg), Fehlermeldung im Display, Automatische Abschaltung nach 30 Minuten Nichtgebrauch, Batterie-Ladeauforderung in der Anzeige
  • Lenkräder: Gummi, antistatisch < 10^9 Ohm
  • Batterie: Eigensicher explosiongeschützt, Zulassungsnummer DEKRA 13ATEX 0043, 8Vdc/3.5 Ah, aufladbar, auswechselbar und wartungsfrei
  • Optionen: Extra Batteriewechsel-Modul, Integrierte Bluetooth Datenverbindung zu PDA, geeichte Ausführung, Klasse OIML III, Edelstahl Fahrgestell
